聲光偏轉器（AOD, Acousto-Optic Deflector）是一種利用聲光效應工作的器件。它通過在晶體中引入高頻超聲波，在晶體內部形成折射率周期性變化的光柵，從而對入射激光進行衍射。利用AOD實現激光變焦，是一種非機械式、快速響應的動態調焦方法，通過調節射入AOD的射頻信號頻率來控制激光束的出射角度或傳播路徑，從而實現變焦效果或焦點掃描。下面是詳細原理和實現方式：

• 當激光入射到AOD時，會產生一級衍射光;

• 衍射角θ與驅動頻率f成正比:

其中:

• λ:激光波長;

• f:驅動聲波頻率;

• υ:聲波在晶體中的傳播速度。

因此，通過調節射頻驅動頻率，即可控制出射激光的偏轉角。

利用AOD實現激光“變焦”的方法

雖然AOD本質上是用來“偏轉”激光束的，但可以與透鏡系統或聚焦光學系統結合，實現“變焦”或“動態聚焦”功能。

方法一：AOD + 聚焦透鏡，實現焦點位置調節

• 激光通過AOD后，出射角隨頻率改變；

• 激光進入聚焦透鏡或掃描系統；

• 出射角變化 → 焦點位置在遠場中移動（即焦點調節）；

• 若配合 4F 系統，還可實現嚴格準直控制。

• 適用于：快速切換不同深度的打標、掃描、光學層析等應用。

方法二：雙軸AOD系統 + 動態掃描聚焦

使用兩組垂直排列的AOD，實現二維偏轉控制，在結合 f-θ透鏡后可實現：

• 焦點位置在 X-Y 方向的高速偏移；

• 可結合飛秒激光系統或顯微成像，實現體積掃描或“3D激光聚焦”。

在激光顯微成像（如雙光子顯微）、微納加工、激光雷達等應用中廣泛使用。

需要注意的是，AOD對激光波長和偏振方向有一定的要求，因此在使用AOD實現激光變焦時，需要選擇合適的激光波長和偏振方向。同時，AOD的性能也會受到溫度、壓力等環境因素的影響，因此在使用AOD時，需要對環境因素進行控制和補償。

聲光變焦系統的優點

• 無機械運動，響應速度快（納秒級）；

• 穩定性高，無慣性漂移；

• 高重復性，適合自動化系統；

• 可與電控系統快速聯動，實現任意位置快速切換。

技術挑戰與限制

• 偏轉角較?。ㄒ话銛?shù)度~十度）；

• 有一定的色散效應，需配合色散補償系統；

• 效率受限，一級衍射光需足夠能量；

• 激光功率不可太高，需防止晶體損傷。

應用案例

• 激光顯微：動態聚焦不同深度細胞結構；

• 飛秒激光加工：快速聚焦不同深度材料層進行加工；

• 光鑷系統：控制光束焦點移動，實現粒子夾持；

• 激光打標：焦點調整，實現不同高度工件打標；

• 激光雷達：動態掃描激光，實現無鏡頭的調焦或視場擴展；

AOD通過調節頻率控制出射激光角度，結合聚焦光學系統后，即可實現“非機械、快速響應”的激光變焦功能，適用于需要?jiǎng)討B(tài)聚焦和空間選擇性的高端激光應用。

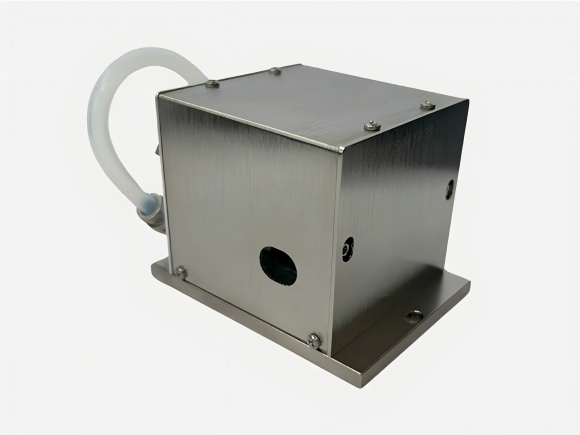

G&H 聲光偏轉器

G&H聲光偏轉器以遠超過250MHz的速率提供光束的精確空間控制。

令人難以置信的準確性和速度

我們的聲光偏轉器可在非常小的角度范圍內分辨出多達2000個光斑，掃描速度在幾微秒內。

光斑總數由聲波穿過聲光晶體內的光束所需的時間和工作頻率帶寬定義。

高度均勻的衍射效率

無論是執行1D或2D掃描，還是將光束偏轉固定角度，我們的聲光偏轉器都能在整個掃描角度提供高度均勻的衍射效率，并為材料處理和數字成像等掃描應用提供一致的功率吞吐量。

二維紫外光束掃描

二維紫外光束掃描可以通過串聯兩個紫外偏轉器來實現，具有相位同步輸出的靈活功能聲光偏轉器雙驅動器為2D掃描提供了最佳的射頻驅動器控制。

標準和定制聲光偏轉器

多種標準偏轉器可用于266–1500nm的波長。

我們?yōu)榕縊EM應用提供定制的聲光偏轉器解決方案或高速多通道偏轉器。
