在現代光學系統中，對光束進行快速、精確的二維指向控制是許多尖端應用的核心需求。從自動駕駛汽車的激光雷達（LiDAR）到生物醫學的眼動追蹤，再到工業級3D打印，傳統掃描技術往往在體積、角度范圍和精度之間難以兼顧。二維音圈掃描鏡（如Optotune的MR-15-30系列）的出現，憑借其獨特的音圈電機（VCA）驅動和內置位置反饋系統，為這些挑戰提供了高性能的解決方案。

核心優勢：小身材，大角度，高精度

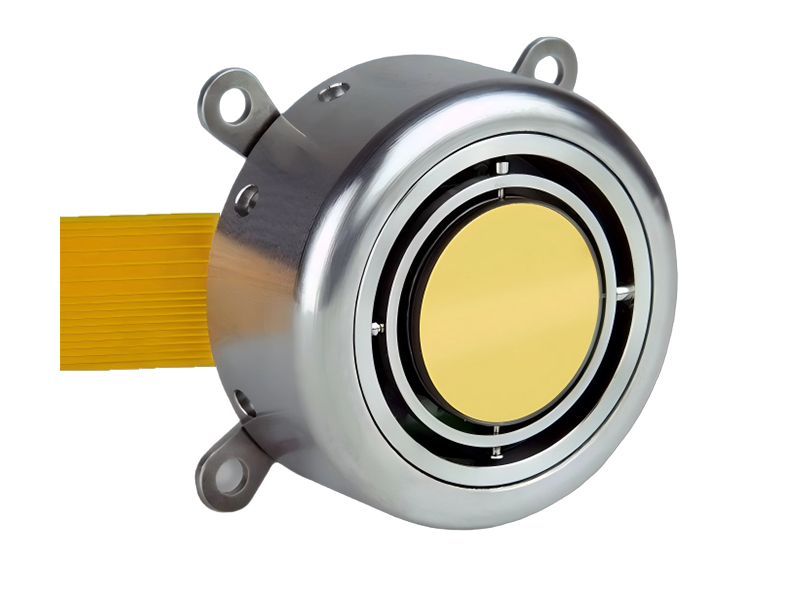

MR-15-30系列完美詮釋了“緊湊型高性能”的定義：

• 極致緊湊： 核心鏡片直徑僅15毫米，整體封裝外殼直徑僅為30毫米，高度14.5毫米，重量不足30克。這種超小型化設計使其易于集成到空間受限的設備中。

• 超大掃描角度： 其最顯著的優勢在于實現了±25°的機械傾斜角（Mechanical Tilt Angle）。在光學層面，這等效于高達100°的光學視場角（FOV）。如此大的角度范圍在同類微型掃描鏡中處于領先地位，極大地?cái)U(kuò)展了系統設計的靈活性。

• 閉環精度保障： 內置高精度位置反饋傳感器是其區別于許多開環振鏡的關鍵。該傳感器配合14位模數轉換器（ADC），可實現高達22 μrad（微弧度）的分辨率，位置重復性典型值達40 μrad。這使得系統能夠利用標準的PID（比例-積分-微分）控制器實現真正的閉環控制，有效克服電機磁滯、摩擦等因素影響，確保長期穩定性和指向精度（校準精度典型值0.25°）。

• 可靠耐用： 基于成熟的音圈電機技術，其虛擬旋轉點非?？拷R面（僅1.3mm），有利于光學設計。嚴格的可靠性測試（如>2億次機械循環、極端溫度沖擊、105g機械沖擊、隨機振動）證明了其工業級耐用性。

技術核心：音圈電機與位置反饋的協同

音圈電機驅動原理： 音圈電機本質上是基于洛倫茲力原理的直線電機（在此巧妙轉化為旋轉運動）。當電流通過置于永磁場中的線圈時，線圈會受到垂直于電流和磁場方向的力，驅動鏡片繞軸旋轉。其優勢在于：

• 無接觸、無摩擦： 避免了齒輪或軸承帶來的摩擦、磨損和遲滯，運動平滑，壽命長。

• 高響應速度： 結構簡單，慣性小，可實現較快的動態響應（小信號帶寬達350 Hz）。

• 大推力/電流線性度好： 在較大范圍內，驅動力（扭矩）與輸入電流成良好線性關系（靜態電機常數4.4 mN·m/A，動態常數3 mN·m/A），控制模型相對簡單。

位置反饋系統的價值： 開環控制的掃描鏡精度受溫度漂移（典型值100 μrad/K）、磁滯、蠕變等因素影響顯著。MR-15-30集成的光學或電磁式位置傳感器，實時、精確地測量鏡片實際偏轉角度，并將此信息反饋給控制器。控制器將此實際位置與目標位置進行比較，計算出誤差信號，并通過PID算法實時調整驅動電流進行糾偏。這種閉環控制是達到前述高分辨率、高重復性和高長期穩定性的根本保障。

性能表現：平衡速度、角度與功率

頻率響應與帶寬：

• 受限于機械諧振頻率（典型值X軸：11-13 Hz， Y軸：15-18 Hz），其滿量程（±25°）正弦運動帶寬約為20 Hz。

• 小角度（±0.1°）正弦運動帶寬可達350 Hz，展現出優異的動態響應潛力。

• 階躍響應時間：小角度階躍（0.1°）穩定時間（進入±5%范圍）典型值約3.5 ms (使用MR-E-2控制器)；大角度階躍（10°）穩定時間典型值約13 ms。

熱管理與功率限制：

• 鏡片產生的熱量主要通過背面?zhèn)鲗?dǎo)，必須緊密安裝于金屬散熱器（銅或鋁）。

• 關鍵限制參數：最大連續電流（單軸RMS 0.37A，雙軸RMS 0.26A/軸）、峰值電流（10ms內2A）、最大平均驅動功率（1.5W）。

• 在高占空比快速振蕩下，雙軸總功耗可達4-5W，散熱設計至關重要。器件內置溫度傳感器和安全互鎖（85°C關斷）。

光學性能： 提供多種標準鍍膜選擇：

• 保護金（Protected Gold）： >95%反射率（800nm - 2μm），適用于近紅外至短波紅外（SWIR）。

• 保護銀（Protected Silver）： >96%反射率（450nm - 2μm），覆蓋可見光至SWIR，需注意避免高濕度環境（存在變色風險）。

• 可見光介質膜（Dielectric VIS）： >97%反射率（450nm - 650nm），可見光波段性能最優且環境穩定性好，強烈推薦用于可見光應用。鏡面平整度達λ/2 P-V @549nm。

應用場景

得益于其緊湊、大角度、高精度、高可靠性的特點，二維音圈掃描鏡在眾多領域大顯身手：

汽車電子：

• 激光雷達（LiDAR）： 用于光束掃描，實現環境感知和3D建模，是自動駕駛和ADAS的核心傳感器。

• 自適應前照燈（ADB）： 精確控制光束形狀和方向，避免眩目對向車輛，提升夜間行車安全。

• 高級駕駛輔助系統（ADAS）： 如用于艙內監控、駕駛員注意力監測等系統的光束控制。

視覺與顯示：

• 視場擴展（FOV Expansion）： 在AR/VR頭盔或瞄準鏡中，通過快速掃描小顯示屏圖像來合成大視場圖像。

• 變焦（Zoom）： 通過控制光束路徑實現光學變焦功能。

生物識別與醫療：

• 眼動追蹤（Eye-Tracking）： 精確控制用于照射眼球和接收反射光的光束，實現高精度視線跟蹤。

• 診斷設備： 用于共聚焦顯微鏡、光學相干斷層掃描（OCT）等設備的快速光束掃描。

工業與制造：

• 3D打?。ㄔ霾闹圃欤?nbsp;特別是基于粉末床熔融（如SLM, SLS）或光固化（如SLA）的技術，用于精確控制激光束掃描路徑。

• 激光加工： 如微鉆孔、切割、打標中的光束定位。

• 光學檢測： 快速掃描被測物體表面。

設計與集成要點

• 光束遮擋： 由于旋轉中心緊貼鏡面后（1.3mm），需注意光束直徑、入射角和掃描角度的組合可能導致光束被鏡框遮擋。文檔提供了計算工具，0°入射時建議光束直徑≤10mm以實現全FOV無遮擋。

• 熱管理： 如前所述，良好的散熱設計（金屬散熱器，接觸緊密）是保證性能和壽命的關鍵，尤其在高速、大角度掃描應用中。

• 安裝與對準： 推薦使用外殼外徑（OD）而非M2螺絲孔進行橫向?qū)?zhǔn)，確保機械穩定性。

• 電氣接口： 采用20針0.5mm間距FPC排線連接，提供線圈驅動（X+, X-, Y+, Y-）、位置傳感器供電與反饋信號（模擬電流輸出）、I2C接口（連接板載溫度傳感器LM75B和EEPROM M24C08）。

• 控制器： 推薦使用配套的MR-E-3鏡片控制器進行閉環驅動。Optotune提供包含控制器、鏡片頭和散熱器的完整開發套件（帶評估軟件Optotune Cockpit及多種SDK），加速客戶評估和集成。

總結

二維音圈掃描鏡MR-15-30代表了精密光束控制技術的一次重要進步。它將音圈電機的大角度、快響應、無摩擦優勢與閉環位置反饋帶來的高精度、高穩定性完美結合，并封裝在極其緊湊的空間內。這種獨特的能力組合，使其成為解決激光雷達小型化、提升眼動追蹤精度、實現高速3D打印等前沿技術挑戰的理想選擇。隨著自動駕駛、元宇宙、先進制造和生物醫療等領域的持續發展，對高性能、微型化光束掃描器件的需求將不斷增長。具備位置反饋的二維音圈掃描鏡憑借其卓越的綜合性能，無疑將在這些領域的下一代產品中扮演更加核心的角色，持續推動光學系統向更小、更快、更智能的方向演進。
