在激光技術(shù)飛速發(fā)展的今天，非線(xiàn)性光學(xué)晶體作為實(shí)現(xiàn)激光頻率轉(zhuǎn)換的核心器件，其性能直接決定了整個(gè)激光系統(tǒng)的輸出能力、穩(wěn)定性和壽命。在眾多晶體材料中，磷酸鈦氧鉀（KTP）晶體因其優(yōu)異的非線(xiàn)性光學(xué)系數(shù)和綜合性能而被廣泛應(yīng)用。然而，傳統(tǒng)的KTP晶體長(zhǎng)期受到“灰跡效應(yīng)”（Gray Track Effect）的嚴(yán)重制約，直至HGTR KTP晶體的出現(xiàn)，才為高功率綠光激光器提供了真正可靠、高效的解決方案。

灰跡效應(yīng)：傳統(tǒng)KTP晶體的技術(shù)瓶頸

灰跡效應(yīng)是高功率激光頻率轉(zhuǎn)換領(lǐng)域中的一個(gè)經(jīng)典難題。它是指非線(xiàn)性晶體（尤其是KTP）在承受高功率密度、高重復(fù)頻率的激光脈沖或連續(xù)激光照射時(shí)，其內(nèi)部逐漸形成灰色損傷軌跡的現(xiàn)象。這個(gè)過(guò)程是累積性的，并非瞬間發(fā)生。

其物理根源在于激光光子誘導(dǎo)晶體內(nèi)部產(chǎn)生了色心。這些色心對(duì)可見(jiàn)光與近紅外光，特別是對(duì)倍頻后產(chǎn)生的532nm綠光，有強(qiáng)烈的吸收作用。一旦形成灰跡，不僅會(huì)導(dǎo)致晶體本身的熱效應(yīng)加劇，更會(huì)顯著降低倍頻轉(zhuǎn)換效率，造成激光輸出功率的不可逆衰減。對(duì)于采用普通熔鹽法（Flux法）生長(zhǎng)的KTP晶體而言，灰跡效應(yīng)是其應(yīng)用于高功率密度場(chǎng)景時(shí)的致命弱點(diǎn)，直接導(dǎo)致輸出功率在短時(shí)間內(nèi)快速下降，無(wú)法滿(mǎn)足工業(yè)與醫(yī)療領(lǐng)域?qū)Ψ€(wěn)定性的嚴(yán)苛要求。

HGTR KTP：技術(shù)突破與性能優(yōu)勢(shì)

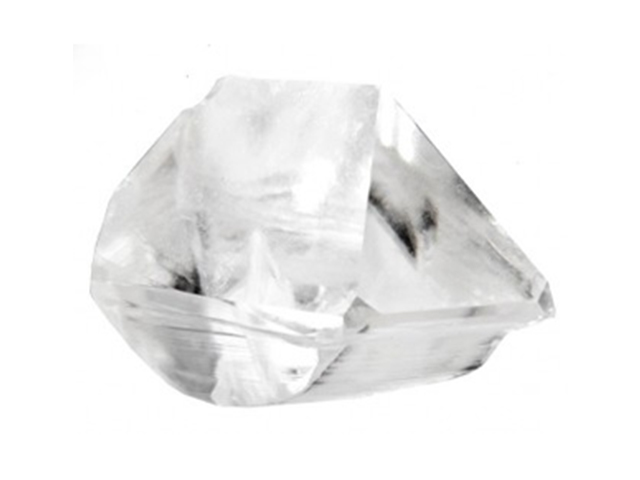

HGTR KTP（High Gray-Track Resistance KTP）即高抗灰跡KTP晶體，代表了KTP晶體制備技術(shù)的重大飛躍。它通過(guò)采用特有的助熔劑配方和精密的熱處理工藝，在晶體生長(zhǎng)階段就有效抑制了易形成色心的缺陷結(jié)構(gòu)，從而從根本上提升了其抗損傷能力。

與普通熔鹽法KTP晶體相比，HGTR KTP的抗灰跡能力提升了高達(dá)10倍。這一核心優(yōu)勢(shì)通過(guò)“綠光誘導(dǎo)紅外吸收測(cè)試”得到了直觀印證：當(dāng)使用功率密度為10kW/cm2的532nm激光照射不同種類(lèi)的KTP晶體時(shí)，HGTR KTP對(duì)1064nm基頻光的吸收增長(zhǎng)率遠(yuǎn)低于普通熔鹽法和水熱法生長(zhǎng)的KTP晶體。這意味著HGTR KTP不僅初始吸收低，在長(zhǎng)期的高功率工作環(huán)境下，其性能退化也極其緩慢，從而保證了倍頻激光器能夠長(zhǎng)期穩(wěn)定地運(yùn)行。

除了卓越的抗灰跡能力，HGTR KTP還具備一系列突出優(yōu)點(diǎn)：

• 高非線(xiàn)性光學(xué)系數(shù)：其deff系數(shù)約為另一種常用晶體LBO的4倍，這意味著在相同條件下可以獲得更高的頻率轉(zhuǎn)換效率。

• 高損傷閾值：能夠承受高達(dá)600MW/cm2（1064nm，10ns脈沖）的激光強(qiáng)度，確保了器件在高功率下的可靠性。

• 寬透光范圍與低吸收：覆蓋300nm至5500nm的波段，且在可見(jiàn)光到近紅外區(qū)間均保持低吸收，降低了熱透鏡效應(yīng)。

• 溫度穩(wěn)定性好：具有較寬的溫度帶寬，對(duì)環(huán)境溫度波動(dòng)不敏感，降低了溫控系統(tǒng)的要求。

• 物理性能優(yōu)異：非潮解性簡(jiǎn)化了封裝和使用流程；小走離角和大接收角便于光路設(shè)計(jì)，提高了系統(tǒng)的容錯(cuò)能力。

與LBO晶體的對(duì)比：性?xún)r(jià)比與適用場(chǎng)景

在三倍頻、深紫外轉(zhuǎn)換等領(lǐng)域，三硼酸鋰（LBO）晶體是公認(rèn)的優(yōu)秀材料。然而，在可見(jiàn)光波段（特別是1064nm -> 532nm的倍頻）應(yīng)用中，HGTR KTP展現(xiàn)出更強(qiáng)的競(jìng)爭(zhēng)力。

與LBO相比，HGTR KTP的核心優(yōu)勢(shì)在于其極高的非線(xiàn)性系數(shù)和更高的抗灰跡能力所帶來(lái)的綜合性?xún)r(jià)比。雖然LBO晶體損傷閾值更高，但其非線(xiàn)性系數(shù)較低，要達(dá)到相同的轉(zhuǎn)換效率往往需要更長(zhǎng)的晶體或更高的功率密度。而HGTR KTP憑借其高非線(xiàn)性系數(shù)，能以更短的晶體長(zhǎng)度實(shí)現(xiàn)高效轉(zhuǎn)換，同時(shí)其抗灰跡能力保證了在高功率密度下的長(zhǎng)久穩(wěn)定性。因此，對(duì)于需要數(shù)瓦級(jí)高穩(wěn)定性綠光輸出的應(yīng)用，HGTR KTP成為了比LBO更具吸引力的選擇，在性能、可靠性和成本之間取得了最佳平衡。

典型應(yīng)用與產(chǎn)品規(guī)格

HGTR KTP晶體非常適合用于構(gòu)建中等功率（數(shù)瓦級(jí)）的532nm綠光激光器，廣泛應(yīng)用于激光醫(yī)療（如皮膚治療）、工業(yè)加工（如精細(xì)打標(biāo)）、科學(xué)研究以及激光投影顯示等領(lǐng)域。特別是在激光投影中，它為系統(tǒng)提供了高性能、高可靠性、高光學(xué)質(zhì)量且成本可控的綠色激光光源解決方案。

目前，商用HGTR KTP晶體的典型規(guī)格可達(dá)到：

• 口徑：最大8mm x 8mm

• 長(zhǎng)度：最大12mm

• 光學(xué)質(zhì)量：表面平整度優(yōu)于λ/10，波前失真小于50ppm/cm @1064nm

• 鍍膜：雙波段增透膜（1064nm & 532nm），剩余反射率R<0.1%

• 功率負(fù)載：在532nm處可承受平均功率密度高達(dá)5kW/cm2

綜上所述，HGTR KTP晶體通過(guò)材料生長(zhǎng)工藝的創(chuàng)新，成功攻克了長(zhǎng)期困擾KTP晶體應(yīng)用的灰跡效應(yīng)難題。它不僅保留了傳統(tǒng)KTP晶體非線(xiàn)性系數(shù)高、綜合性能好的優(yōu)點(diǎn)，更在抗光損傷能力和長(zhǎng)期穩(wěn)定性上實(shí)現(xiàn)了質(zhì)的跨越。在與LBO等晶體的競(jìng)爭(zhēng)中，它在可見(jiàn)光波段的高功率倍頻應(yīng)用方面展現(xiàn)出顯著的性?xún)r(jià)比優(yōu)勢(shì)。隨著固體激光器不斷向更高功率、更穩(wěn)定、更耐用的方向發(fā)展，HGTR KTP晶體無(wú)疑將成為下一代激光裝備中不可或缺的關(guān)鍵器件。
